Les postes HTA (Haute Tension A) sont des installations électriques stratégiques permettant d’assurer la distribution et la transformation de courant entre le réseau amont et les réseaux aval basse tension. Plutôt que d’être construits sur site, ces postes peuvent désormais être livrés sous forme de solutions préfabriquées clés en main, présentant de nombreux avantages pratiques. Découvrez dans ce contenu les spécificités de ces postes métalliques industrialisés.
C’est quoi un poste préfabriqué ?

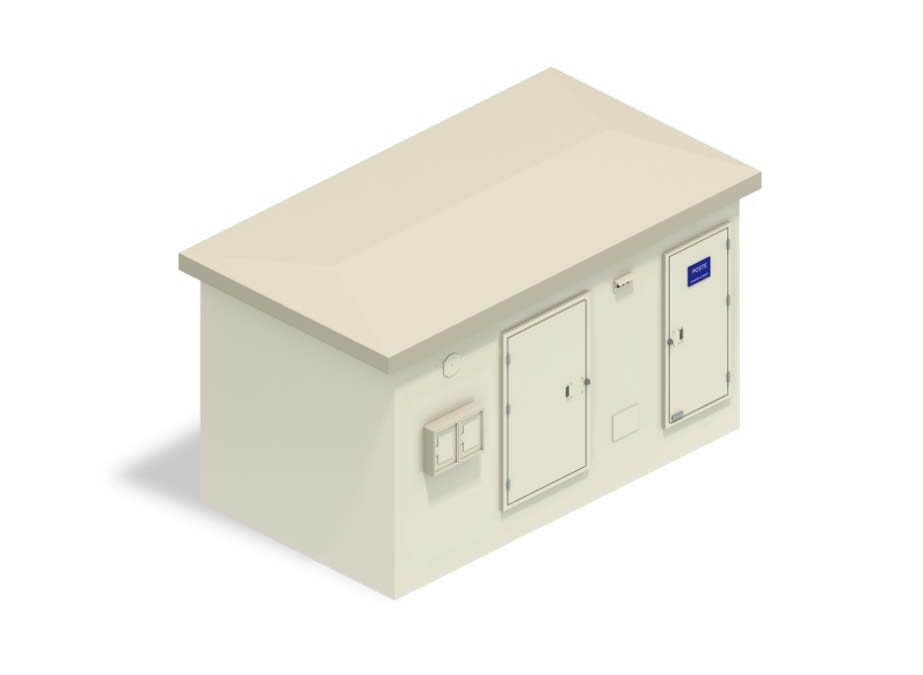

Un poste préfabriqué désigne une solution clé en main conçue et assemblée intégralement en usine, avant sa livraison sur site, prête à être installée et raccordée. Ce mode de fabrication radicalement différent d’une construction traditionnelle sur site confère de nombreux atouts stratégiques. D’une part, la standardisation des procédés en environnement maîtrisé garantit une qualité constante des équipements produits. Au sein de l’usine, les batteries de tests et de contrôles s’enchaînent pour qualifier chaque poste avant son expédition.
D’autre part, la rationalisation industrielle des opérations permet de mieux contenir les délais globaux ainsi que les coûts, au travers d’économies d’échelle sur les matières premières et la main-d’œuvre. De plus, cette fabrication en usine rend le planning de livraison insensible aux aléas météorologiques, fréquents sur les chantiers extérieurs. Dernier avantage et non des moindres, le site d’implantation définitif ne nécessite que des aménagements réduits.
En quelques jours après réception, les équipes de raccordement finalisent la mise en service du poste HTA dont tous les éléments sont déjà en place et testés. Une adaptabilité, rapidité de mise en œuvre et maîtrise des coûts qui font tout l’intérêt des solutions préfabriquées.
Qu’est-ce qu’un poste de livraison HTA ?
Véritable carrefour électrique entre le réseau public de distribution d’électricité moyenne tension (HTA) et les réseaux aval basse tension (BT) desservant les utilisateurs finaux, le poste de livraison HTA joue un double rôle absolument critique.
Son premier rôle consiste à abaisser le niveau de tension. Les 20 000 Volts de courant alternatif arrivant via les câbles HTA enterrés sont ainsi ramenés à 400 Volts entre phases (ou 230 Volts phase-neutre), tensions compatibles avec les équipements électriques résidentiels, tertiaires et industriels. Cette conversion est assurée par le transformateur HTA/BT, équipement phare équipant le poste de livraison. Son dimensionnement en termes de puissance est calculé en fonction des besoins à alimenter sur le réseau aval.
Le second rôle du poste de livraison est d’assurer la répartition de la puissance électrique ainsi transformée au sein des départs BT distributeurs. Ces départs irriguent ensuite avec la puissance adéquate les installations électriques BT desservant les logements ou bâtiments situés dans la zone géographique considérée (quartier résidentiel, zone commerciale, site industriel client).
Des équipements de protection et contrôle intégrés dans le tableau BT du poste sécurisent chaque départ. On distingue classiquement le poste de distribution publique au service du réseau de quartier, du poste client dédié aux besoins d’un site tertiaire ou d’usine particulière. Mais dans les deux cas, la vocation du poste de livraison HTA reste inchangée : adapter et répartir l’énergie électrique pour optimiser l’alimentation des réseaux aval basse tension.
Qu’est-ce qu’un tableau HTA ?
Véritable cerveau électrique du poste de livraison, le tableau HTA renferme tous les organes stratégiques dédiés à la répartition et à la protection du réseau amont moyenne tension 20 kV ainsi que des transformateurs qu’il alimente en aval.
On y trouve un ou plusieurs interrupteurs de coupure permettant de séparer totalement le tableau du réseau amont lors d’opérations de maintenance ou en cas de défaut grave. Ces appareils à coupure dans le vide ou dans un diélectrique garantissent une isolation absolue en position ouverte. Des sectionneurs isolants à inserts permettent quant à eux de consigner en toute sécurité certaines parties du tableau hors tension, lors de remplacements d’organes ou interventions locales. Seuls les composants non concernés restent sous tension pendant l’opération.
Côté protection, le tableau intègre des combinés fusibles ou des disjoncteurs qui détectent toute surcharge ou court-circuit sur les départs. Ils déclenchent alors l’ouverture automatique du circuit en défaut, ou peuvent être pilotés à distance par le gestionnaire du réseau électrique si besoin. L’ensemble de ces équipements est disposé à l’intérieur d’une enveloppe métallique étanche remplie de diélectrique, garantissant une isolation renforcée au personnel comme à l’installation électrique interne.
Comment fonctionne un poste HTA BT ?
Le poste de livraison HTA/BT assure la conversion et la distribution de l’électricité entre le réseau amont moyenne tension et les réseaux aval basse tension alimentant les utilisateurs finaux. Voyons plus en détail les différentes étapes de ce processus critique.
Réception du courant HTA
Le poste HTA/BT est raccordé au réseau public de distribution d’électricité par des câbles souterrains HTA. Ceux-ci véhiculent un courant alternatif sous une tension de 20 000 volts (20 kV), tension standard utilisée pour le transport efficient d’électricité sur le réseau moyenne tension.
À son arrivée dans le poste, ce courant HTA de 20 kV est connecté au niveau des barres omnibus situées dans le tableau HTA. Ce dernier assure la répartition vers les différents équipements à alimenter : transformateurs, auxiliaires de fonctionnement, éventuels départs directs HTA sortants. Le courant HTA est ainsi disponible au sein même du poste, en attente de sa conversion vers la basse tension destinée aux réseaux aval.
Transformation de tension
Le courant HTA est dirigé à partir du tableau HTA vers un ou plusieurs transformateurs logés dans des cuves métalliques. L’isolation et l’étanchéité de ces cuves protègent les transformateurs des intempéries et de tout contact accidentel.
Par un couplage magnétique de leurs enroulements de cuivre primaire et secondaire, ces transformateurs convertissent la tension d’entrée de 20 000 volts HTA en sortie 400 volts entre phases (et 230 Volts phase-neutre). Cette tension triphasée symétrique de 400V constitue la tension normalisée des réseaux de distribution BT vers les installations électriques résidentielles, tertiaires et industrielles.
Distribution BT et comptage
Le courant BT issu des transformateurs HTA/BT est réparti au moyen des départs basse tension vers les réseaux électriques extérieurs desservant une zone commerciale, résidentielle ou industrielle. Chaque départ BT est sécurisé par des protections sur le tableau BT du poste.
Des équipements de comptage télérelevables contrôlent également la consommation électrique sur chaque départ, pour permettre la facturation précise des kWh acheminés à partir du poste vers les différents utilisateurs finaux. L’électricité est ainsi distribuée sous tension BT adaptée aux besoins des logements, commerces et sites industriels alimentés.
