Savez-vous qu’au-delà de 50 milliampères, le courant électrique peut être dangereux aussi bien pour les personnes que les appareils électriques ? Le disjoncteur basse tension est ce composant imparable qui offre une protection optimale à votre installation électrique. Il vous met à l’abri des risques d’électrocution, de surtension ou d’un court-circuit. De quoi s’agit-il en réalité ? Découvrez plus en détail dans les lignes de cet article un équipement essentiel de votre système électrique.
Qu’est-ce qu’un Disjoncteur BT (basse Tension)
Selon la norme NF C15-100, depuis 2003, les traditionnels fusibles des installations électriques sont remplacés par des disjoncteurs. Ces derniers sont plus fiables et garantissent la sécurité de votre installation électrique. En effet, le disjoncteur basse tension est un appareillage de protection électrique qui interrompt automatiquement le courant dans le système électrique en cas de court-circuit ou de surcharge.
Il protège ainsi vos appareils des décharges électriques et des potentiels départs d’incendies. Le disjoncteur est composé d’un interrupteur et d’un mécanisme sensible aux flux du courant électrique présent dans vos installations. Contrairement aux fusibles qui doivent être remplacés, les disjoncteurs peuvent être réutilisés manuellement ou automatiquement.

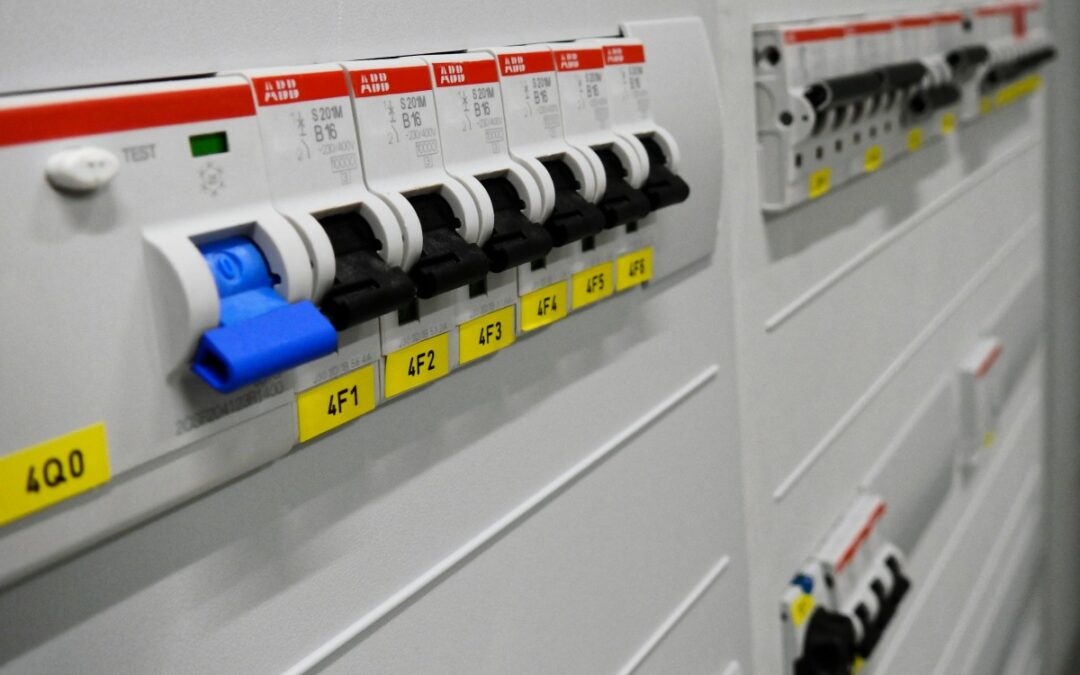

Il suffit de mettre l’interrupteur dans sa position initiale pour remettre le courant électrique dans le circuit concerné par la coupure. Le disjoncteur est généralement utilisé dans les habitations résidentielles, les commerces, les bâtiments industriels, etc. Il est installé dans un tableau électrique connu aussi sous le nom de coffret électrique ou de panneau de distribution.
Les différents types de disjoncteurs basse tension
En fonction du type d’installation électrique, il existe sur le marché des matériels électriques une variété de disjoncteurs BT (basse tension). Ainsi, vous avez les disjoncteurs magnétothermiques, les disjoncteurs différentiels, les disjoncteurs hydrauliques, les disjoncteurs électroniques, etc.
Les disjoncteurs magnétothermiques sont des solutions modernes qui emploient à la fois des composants magnétiques et thermiques pour détecter les différentes variations du courant électrique. Ainsi, lorsque dans le circuit une surcharge est détectée, l’appareil coupe rapidement l’alimentation.
De plus, certains modèles de disjoncteurs magnétothermiques sont équipés de fonctions avancées qui protègent votre installation électrique de courant de fuite. Les disjoncteurs différentiels sont capables de surveiller en permanence les courants entrants et sortants d’un circuit électrique.
Ils sont aussi connus sous le nom de disjoncteurs différentiels résiduels (DDR) et sont les meilleurs choix pour garantir la sécurité de vos installations électriques. Les disjoncteurs hydrauliques sont une forme de matériel qui utilise une technologie pour protéger vos installations électriques.
En effet, ce type de disjoncteur contient un liquide conducteur très sensible aux variations du courant électrique. À la moindre présence d’une surcharge ou d’un court-circuit, le liquide ouvre rapidement les pôles de connexion électrique de votre installation. Les disjoncteurs hydrauliques ne sont pas répandus.
Les disjoncteurs électroniques sont équipés de cartes électroniques qui mesurent et contrôlent en permanence l’intensité du courant présent dans votre installation. Ces cartes détectent automatiquement les variations du courant électrique et ouvrent le circuit afin de protéger vos installations.
Les caractéristiques techniques d’un disjoncteur basse tension
Les disjoncteurs BT (basse tension) sont caractérisés par une tension assignée d’emploi, un courant assigné d’emploi, un courant de réglage, une capacité de coupure, un temps de déclenchement, etc. La tension et le courant assignés d’emploi sont des valeurs maximales pour lesquelles le disjoncteur peut fonctionner en toute sécurité sans se déclencher.
Elles s’expriment en volts (V) pour la tension et en ampères (A) pour le courant électrique. Le courant de réglage reste ce seuil de déclenchement défini pour lequel le disjoncteur protège le circuit électrique. La valeur du courant de réglage est définie en fonction des besoins spécifiques de votre système électrique.
La capacité de coupure reste cette valeur maximale pour laquelle l’appareil peut interrompre l’alimentation du circuit. Elle s’exprime en kA. Le temps de déclenchement reste cette durée, ce laps de temps pendant lesquels le disjoncteur doit s’ouvrir et interrompre le courant. Il est exprimé en millisecondes (ms).
Le fonctionnement d’un disjoncteur basse tension
Pour protéger votre installation électrique, le disjoncteur basse tension fonctionne d’une certaine manière. Dans un premier temps, le système de surveillance de l’intensité du courant électrique détecte la surcharge ou le court-circuit. Lorsque la valeur de réglage est atteinte, un signal électrique est envoyé au mécanisme de déclenchement.
L’activation du mécanisme de déclenchement est faite en fonction du type de disjoncteur installé. Ainsi, vous avez les déclenchements magnétiques, thermiques et électroniques. Pour les déclenchements magnétiques, le courant anormal crée un champ magnétique qui ouvre le circuit et coupe l’alimentation de ce dernier.
Pour le déclenchement thermique, la chaleur générée par une surcharge électrique prolongée dilate les composants thermiques qui actionnent le mécanisme de déclenchement. Ce qui ouvre le circuit et coupe le courant.
Les circuits imprimés des disjoncteurs électroniques activent le mécanisme de déclenchement lorsque l’intensité du courant dépasse pendant une durée prolongée le seuil de charge prédéfini. Après avoir réglé la panne de surcharge ou de court-circuit, les disjoncteurs peuvent être réarmés manuellement ou automatiquement pour les modèles les plus avancés.
Élément essentiel du tableau électrique, le disjoncteur BT (basse tension) est un matériel de protection de votre installation électrique. En fonction des spécificités des installations électriques, les disjoncteurs basse tension se déclinent en différents versions et modèles.
